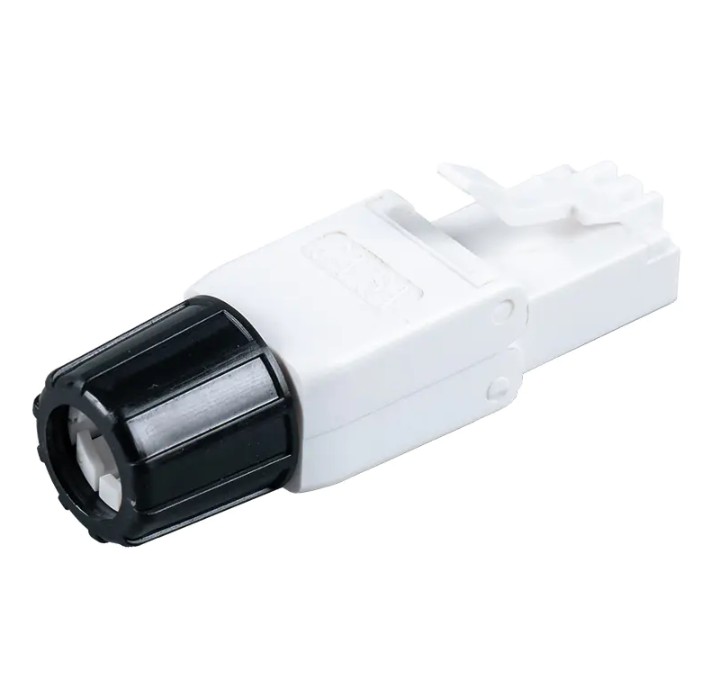

چرا کانکتور بدون ابزار جایگزین RJ45 سنتی در سیستم های کابل کشی مدرن می شود؟

در زمینه کابل کشی ساخت یافته، کانکتور بدون ابزار به تدریج جایگزین کانکتورهای سنتی RJ45 شده است ، تبدیل شدن به انتخاب اصلی برای مراکز داده، دفاتر سازمانی و سناریوهای دسترسی FTTx. دلیل اصلی در توانایی آن برای کاهش زمان نصب تک پورت نهفته است 3 تا 5 دقیقه تا زیر 30 ثانیه ، نرخ عبور پورت را افزایش دهید بالای 99.5% ، و وابستگی به ابزارهای پانچ به پایین را از بین ببرید. برای پروژه های متوسط تا بزرگ بیش از 200 پورت، این افزایش بهره وری به این معنی است که چرخه های ساخت و ساز را می توان از روز به ساعت فشرده کرد، با مزایای هزینه جامع به طور کامل در داخل 12 تا 18 ماهگی .

این مقاله یک مقایسه سیستماتیک بین کانکتور بدون ابزار و کانکتورهای پانچ پایین RJ45 سنتی را در چهار بعد ارائه می دهد: راندمان نصب، رتبه بندی حفاظت، سناریوهای برنامه، و هزینه های تعمیر و نگهداری، همراه با چارچوب تصمیم گیری انتخاب.

مقایسه کارایی نصب: تحلیل کمی هزینه های زمان و نیروی کار

راندمان نصب نشان دهنده بصری ترین مزیت کانکتور بدون ابزار است. داده های زیر بر اساس سناریوی استقرار مرکز داده متوسط با 500 پورت است:

جدول 1: مقایسه کارایی نصب بین کانکتور بدون ابزار و کانکتور RJ45 Punch-Down (پروژه 500 پورت)
بعد مقایسه	کانکتور بدون ابزار	کانکتور پانچ پایین RJ45
زمان نصب تک پورت	<30 ثانیه	3-5 دقیقه
کل ساعت کار برای 500 بندر (2 تکنسین)	4-5 ساعت	25 تا 30 ساعت
وابستگی ابزار	بدون نیاز به ابزار حرفه ای	به ابزار منگنه‌کن، سیم‌برکن نیاز دارد
الزامات مهارتی پرسنل	آموزش اولیه کافی است	به تکنیک پانچ به پایین ماهر نیاز دارد
نرخ عبور برای اولین بار	> 99.5٪	تقریباً 92٪ - 95٪
نرخ دوباره کاری	< 0.5٪	5٪ - 8٪

همانطور که در داده های جدول به وضوح نشان داده شده است، کانکتور بدون ابزار مزایای زیادی در کارایی نصب دارد . کانکتورهای پانچ داون سنتی RJ45 سطوح بالایی از کنترل نیرو و حفظ توالی سیم را از اپراتورها می طلبند، با نیروی ناهموار به راحتی باعث تماس ضعیف می شود. در مقابل، کانکتور بدون ابزار از مکانیزم های فشار فنری یا قفل ضربه ای برای به حداقل رساندن خطای انسانی استفاده می کند. برای محیط‌هایی که به تنظیمات توپولوژی مکرر نیاز دارند، طراحی ماژولار plug-and-play Connector بدون ابزار از تعویض داغ پورت‌ها بدون پایان مجدد نیز پشتیبانی می‌کند.

مقایسه رتبه حفاظتی: از دفاتر داخلی تا محیط های خشن در فضای باز

رتبه‌بندی‌های حفاظتی نشان‌دهنده یک شاخص حیاتی است که نمی‌توان هنگام انتخاب کانکتورها از آن چشم‌پوشی کرد. تفاوت های قابل توجهی بین کانکتورهای بدون ابزار و کانکتورهای پانچ پایین RJ45 از نظر قابلیت های حفاظتی، به ویژه در سناریوهای بیرونی و صنعتی وجود دارد.

مزایای حفاظت از کانکتور بدون ابزار

طراحی کانکتور بدون ابزار ذاتاً برای برنامه هایی که به سطوح حفاظتی بالایی نیاز دارند مناسب تر است. از طریق ساختارهای آب بندی قالب گیری تزریقی دقیق و مکانیسم های قفل محکم، اتصال بدون ابزار می تواند به رتبه های حفاظتی IP68 ، یعنی:

حفاظت کامل از گرد و غبار: عملکرد طولانی مدت بدون نفوذ شن، گرد و غبار یا ذرات
مقاومت در برابر غوطه وری در آب: قابلیت کارکرد مداوم در عمق 1.5 متری آب به مدت بیش از 30 دقیقه
مقاومت در برابر خوردگی: مهندسی شده با پلاستیک های مقاوم در برابر UV و مقاوم در برابر خوردگی مناسب برای قرار گرفتن در معرض طولانی مدت در فضای باز

محدودیت های حفاظتی اتصالات پانچ پایین RJ45

به دلیل ساختار باز و اتکا به پانچ دستی، کانکتورهای پانچ پایین سنتی RJ45 معمولاً فقط رتبه بندی حفاظتی IP20 تا IP44 . این بدان معنی است که آنها فقط می توانند در برابر نفوذ جزئی ذرات جامد و پاشش آب مقاومت کنند و قادر به انطباق با باران در فضای باز، گرد و غبار صنعتی یا محیط های مرطوب زیرزمینی نیستند. در سناریوهای دسترسی در فضای باز، اتوماسیون صنعتی، و سناریوهای انرژی/توان FTTx، کانکتورهای پانچ پایین RJ45 به محفظه های محافظ اضافی نیاز دارند که پیچیدگی و هزینه سیستم را افزایش می دهد.

جدول 2: مقایسه رتبه حفاظتی بین کانکتور بدون ابزار و کانکتور RJ45 Punch-Down
نشانگر حفاظتی	کانکتور بدون ابزار	کانکتور پانچ پایین RJ45
حداکثر امتیاز حفاظتی	IP68	IP20 - IP44
محافظت در برابر گرد و غبار	حفاظت کامل از گرد و غبار	محافظت در برابر ذرات جامد بزرگ
حفاظت از آب	عمق 1.5 متر / 30 دقیقه	حفاظت از پاشش آب
محدوده دما	-40 تا 85 درجه سانتی گراد	-10 تا 60 درجه سانتی گراد
مقاومت در برابر اشعه ماوراء بنفش	پشتیبانی می شود	پشتیبانی نمی شود
محیط های کاربردی	فضای باز، صنعتی، زیرزمینی	دفاتر داخلی، اتاق های سرور استاندارد

تجزیه و تحلیل عمیق برنامه: از مراکز داده تا دسترسی در فضای باز FTTx

کابل کشی با چگالی بالا در مراکز داده

در محیط های مرکز داده، تراکم پورت هر کابینت از 24 پورت به درگاه تغییر یافته است پورت های 96 تا 144 یا بالاتر طراحی فشرده کانکتور بدون ابزار امکان استقرار پورت با چگالی بالاتر را در 1U از فضا فراهم می کند. مهمتر از همه، با تکامل شبکه‌ها از 10G به 25G/40G، Toolless Connector از جایگزینی سریع با ماژول‌های محافظ با مشخصات بالاتر بدون کابل‌کشی مجدد پشتیبانی می‌کند. در مقابل، کانکتورهای پانچ داون RJ45 نه تنها برای نصب در سناریوهای با چگالی بالا زمان بر هستند، بلکه خطر آسیب رساندن به کابل های پورت مجاور را از طریق عملیات پانچ مکرر نیز دارند.

دسترسی به فیبر در فضای باز FTTx

در استقرار FTTH (Fiber to the Home) و FTTB (Fiber to the Building)، رتبه حفاظتی IP68 Toolless Connector امکان نصب مستقیم در جعبه های توزیع فیبر در فضای باز و محفظه های پچ دیواری را بدون آب بندی اضافی می دهد. پس از اینکه تکنسین‌های میدانی اتصال فیبر را کامل کردند، می‌توانند مستقیماً کانکتور بدون ابزار را در درگاه وارد کنند تا کپسول‌سازی کامل شود. بدون انتظار برای پخت چسب ، چرخه های استقرار را به طور قابل توجهی کوتاه می کند. کانکتورهای پانچ پایین RJ45 در چنین سناریوهایی باید با محفظه های محافظ جفت شوند که پیچیدگی سیستم و نقاط خرابی احتمالی را افزایش می دهد.

اتوماسیون صنعتی و انرژی/قدرت

سیستم های کابل کشی در سناریوهای صنعتی با چالش های متعددی از جمله لرزش، گرد و غبار، تداخل الکترومغناطیسی و دماهای شدید روبرو هستند. نسخه محافظ تمام فلزی کانکتور بدون ابزار می تواند تداخل الکترومغناطیسی خارجی (EMI) را سرکوب کند. زیر 40 دسی بل ، در حالی که از طیف وسیعی از دمای عملیاتی پشتیبانی می کند -40 تا 85 درجه سانتی گراد تضمین عملکرد پایدار پروتکل های اترنت صنعتی (Profinet، EtherCAT و غیره). کانکتورهای پانچ پایین RJ45 عملاً در چنین محیط‌هایی غیرقابل استفاده هستند و باید به اقدامات حفاظتی و محافظ اضافی متکی باشند.

هزینه نگهداری و تجزیه و تحلیل چرخه عمر

فراتر از هزینه‌های نصب اولیه، هزینه‌های نگهداری طولانی‌مدت کانکتورها نیز بر هزینه کل مالکیت پروژه (TCO) تأثیر می‌گذارد. تفاوت بین کانکتور بدون ابزار و کانکتورهای پانچ پایین RJ45 در این بعد به همان اندازه قابل توجه است.

مزایای تعمیر و نگهداری کانکتور بدون ابزار

جایگزینی ماژولار: هنگامی که یک پورت از کار می افتد، به سادگی ماژول قدیمی را بردارید و یک ماژول جدید وارد کنید. کاهش زمان نگهداری از 30 دقیقه به 2 دقیقه
عمر درج: رابط بدون ابزار عملکرد پایدار را حفظ می کند بیش از 750 چرخه درج/حذف
حذف بدون آسیب: تعویض به کابل ها آسیب نمی رساند و از هزینه کابل کشی مجدد جلوگیری می کند
سازگاری استاندارد: پشتیبانی از SC، LC و دیگر انواع رابط فیبر، تسهیل ارتقاء سیستم

محدودیت های تعمیر و نگهداری اتصالات پانچ پایین RJ45

هنگامی که یک کانکتور پانچ داون RJ45 خاتمه یافت، هر گونه تعویض یا تنظیم بعدی مستلزم بریدن کابل و پانچ کردن مجدد است. این یعنی:

هر عملیات تعمیر و نگهداری طول کابل موجود را کوتاه می کند و چرخه های نگهداری متعدد ممکن است نیاز به تعویض کامل کابل داشته باشد
پانچ مجدد به پرسنل حرفه ای در محل، افزایش هزینه های نیروی کار و زمان پاسخ نیاز دارد
عملیات پانچ ممکن است با پورت های مجاور تداخل داشته باشد و خطرات خرابی ثانویه را افزایش دهد

چارچوب تصمیم گیری انتخاب: چگونه راه حل بهینه را برای پروژه خود مطابقت دهید

هنگام انتخاب بین کانکتور بدون ابزار و کانکتورهای پانچ پایین RJ45، تصمیم گیرندگان پروژه باید ارزیابی های سیستماتیک را در ابعاد زیر انجام دهند:

مقیاس پروژه و کمیت بندر

برای پروژه های متوسط تا بزرگ بیش از 200 پورت ، مزایای هزینه جامع اتصال بدون ابزار به طور قابل توجهی آشکار می شود. اگرچه هزینه های تدارکات هر ماژول کمی بیشتر از محصولات پانچ داون سنتی است، ساعات کار صرفه جویی شده، کاهش نرخ کار مجدد و راحتی تعمیر و نگهداری معمولاً سرمایه گذاری افزایشی را در داخل بازمی گرداند. 12 تا 18 ماهگی پس از تحویل پروژه برای پروژه های کوچک (کمتر از 50 پورت)، کانکتورهای پانچ پایین RJ45 هنوز دارای مزایای هزینه اولیه خاصی هستند.

محیط استقرار و الزامات حفاظتی

ارزیابی محیطی اولین گام در انتخاب است:

محیط های اداری داخلی : کانکتورهای پانچ داون RJ45 می توانند نیازهای اساسی را برآورده کنند، اما کانکتور بدون ابزار هنوز راندمان نصب بالاتری را ارائه می دهد.
اتاق های سرور مرکز داده : کانکتور بدون ابزار انتخاب برتر است، به خصوص در پچ پنل های با چگالی بالا و محیط هایی که نیاز به تنظیمات توپولوژی مکرر دارند.
محیط های بیرونی / صنعتی : رتبه حفاظتی IP68 کانکتور بدون ابزار، آن را به تنها گزینه مناسب تبدیل می کند

فرکانس نگهداری و برنامه ریزی ارتقا

اگر پروژه ای نیاز به تنظیمات مکرر عملکرد پورت داشته باشد یا برنامه ارتقای شبکه را طی 3 تا 5 سال آینده داشته باشد، طراحی مدولار Toolless Connector هزینه های نگهداری طولانی مدت را به میزان قابل توجهی کاهش می دهد. برعکس، برای استقرار یک‌باره با شبکه‌های استاتیک طولانی‌مدت، مزایای هزینه اولیه کانکتورهای پانچ پایین RJ45 ممکن است جذاب‌تر باشد.

روندهای صنعت: دستورالعمل های تکامل برای Toolless Connector تکنولوژی

با نگاهی به آینده، صنعت اتصال بدون ابزار و فناوری اتصال در سه جهت روشن در حال تکامل است:

افزایش سرعت مداوم : همانطور که استانداردهای اترنت 400G به تدریج برقرار می شوند، پهنای باند مورد نیاز برای اجزای اتصال بیشتر افزایش می یابد. نسل بعدی کانکتورهای بدون ابزار باید به یکپارچگی سیگنال بالاتر در ردپای فیزیکی کوچکتر دست یابند، که تقاضاهای بیشتری را برای علم مواد (مانند بسترهای PCB کم تلفات) و طراحی تماس ایجاد می کند.

ادغام هوشمند : برخی از اتصال دهنده های پیشرفته بدون ابزار شروع به یکپارچه سازی قابلیت های نظارت بر وضعیت پورت، نمایش وضعیت اتصال در زمان واقعی، نرخ های انتقال و هشدارهای خطا از طریق نشانگرهای LED یا رابط های مدیریت شبکه کرده اند. این قابلیت "اتصال بصری" زمان عیب یابی را به میزان قابل توجهی کوتاه می کند.

جهت گیری انرژی سبز : گسترش فناوری PoE (تقویت برق از طریق اترنت) به این معنی است که اتصال دهنده های بدون ابزار نه تنها باید داده ها را انتقال دهند، بلکه باید برق را نیز حمل کنند. استاندارد جدید PoE (802.3bt) از خروجی تک پورت پشتیبانی می کند 90 وات ، چالش های جدیدی را برای طراحی حرارتی کانکتور و ظرفیت حمل جریان ارائه می کند. به طور همزمان، صنعت در حال بررسی راه حل های مواد سازگار با محیط زیست است، مانند محفظه های ضد شعله بدون هالوژن و آبکاری فلزی قابل بازیافت.
