مزایای اتصالات بدون ابزار RJ45 در مراکز داده

کانکتورهای بدون ابزار RJ45 زمان نصب را تا 70 درصد در مقایسه با دوشاخه های چین دار کاهش می دهند، نیاز به ابزارهای فشرده سازی اختصاصی را از بین می برند و خطر خاتمه ناموفق در رک های سرور متراکم را کاهش می دهند. برای مراکز داده ای که هزاران قطره در هر سالن اجرا می کنند، این به طور مستقیم به برنامه های استقرار کوتاه تر، تماس های کمتر برای خاتمه بد، و هزینه کمتر نیروی کار در هر پورت ترجمه می شود. بخش‌های زیر دقیقاً توضیح می‌دهند که این دستاوردها از کجا می‌آیند و چگونه می‌توان پلاگین بدون ابزار مناسب را برای یک قفسه مشخص انتخاب کرد.

پنج امتیاز اصلی مراکز داده از اتصال دهنده های بدون ابزار RJ45 به دست می آورند

خاتمه سریعتر فیلد

یک تکنسین یک دوشاخه استاندارد Cat6A را در مدت 3 تا 5 دقیقه خاتمه می‌دهد، از جمله جدا کردن، پین‌های نشیمنگاهی و چین‌خوردن. کانکتور RJ45 بدون ابزار این مقدار را به کمتر از 60 ثانیه در هر کابل کاهش می دهد زیرا هادی ها به کانال های از پیش تنظیم شده می چسبند و محفظه با یک فشار یا چرخش قفل می شود. در راه اندازی 2000 پورت، این تفاوت به تنهایی می تواند بیش از 100 ساعت کار را ذخیره کند.

فسخ ناموفق کمتر

بستن دستی وابسته به اپراتور است. فشار ناسازگار یا پین های نامناسب یکی از دلایل اصلی خرابی های متناوب پیوند است که تنها پس از قطع شدن کشف می شود. طرح‌های بدون ابزار از یک مسیر مکانیکی ثابت برای هر رسانا استفاده می‌کنند، بنابراین تماس پین بدون در نظر گرفتن اینکه چه کسی آن را نصب می‌کند ثابت است، که نرخ پایان مجدد را در آزمایش گواهی نهایی کاهش می‌دهد.

بدون ابزار یا آموزش اختصاصی

مجموعه‌های ابزار چین‌دار برای کابل محافظ Cat6A/Cat7/Cat8 می‌توانند هر کدام چند صد دلار کار کنند، و استخدام‌های جدید قبل از کار بدون نظارت نیاز به تمرین نظارتی دارند. دوشاخه‌های بدون ابزار خرید ابزار را به طور کامل حذف می‌کنند و کار موقت یا قراردادی را کوتاه می‌کنند، که بیشترین اهمیت را در ساخت‌های بزرگ با خدمه چرخان دارد.

حرکت ها، افزودن ها و تغییرات آسان تر

قفسه های مرکز داده به طور مداوم با به روز شدن تجهیزات تغییر می کنند. کانکتورهای بدون ابزار را می توان بدون برش و قطع مجدد کابل باز کرد، دوباره قرار داد یا دوباره کار کرد، که پنجره های تعمیر و نگهداری را کوتاه می کند و از ضایعات کابل ناشی از دوباره چین شدن مکرر جلوگیری می کند.

ضریب فرم فشرده برای قفسه های با چگالی بالا

محفظه‌های بدون ابزار به گونه‌ای طراحی شده‌اند که در پانل‌های پچ با چگالی بالا بدون نیاز به فضای خالی برای فک‌های چین دار یا چکمه‌های حجیم قرار بگیرند. این باعث می شود پانل های 48 پورت و 96 پورت در فضاهای 1U و 2U قابل اجرا باشند، که اغلب عامل محدود کننده در چیدمان کابینت است.

اتصالات بدون ابزار در مقابل کانکتورهای RJ45 چین دار سنتی

عامل	دوشاخه چین دار سنتی	کانکتور RJ45 بدون ابزار
میانگین زمان خاتمه	3 تا 5 دقیقه	زیر 1 دقیقه
ابزار مورد نیاز	ابزار چین دار، رقیق کننده، تستر	فقط استریپر یا هیچ کدام
بعد از اشتباه دوباره کار کنید	برش دهید و دوباره خاتمه دهید	دوباره باز کنید و دوباره بنشینید
وابستگی به مهارت اپراتور	بالا	کم
مورد استفاده معمولی	کابل کشی فله ای یکباره ثابت	بالا-density, frequently changed racks

جایی که اتصالات بدون ابزار بیشترین ارزش را دارند

هر کار کابل کشی به یک اندازه از طراحی بدون ابزار بهره نمی برد. تاثیر در محیط هایی که سرعت، چگالی و فرکانس دوباره کاری بیشتر از هزینه واحد خام است، بیشتر است.

ساخت‌های فرامقیاس و کولوکیشن - هزاران قطره یکسان نصب شده در یک برنامه فشرده بیشترین سود را از صرفه جویی در زمان هر کابل دارند.
کابل کشی آزمایشگاهی موقت یا آزمایشی - کانکتورهایی که باید به طور مکرر دوباره کار شوند، به جای اینکه پس از یک بار چین خوردگی از بین بروند، قابل استفاده می مانند.
تاسیسات خدمه مختلط - پروژه‌هایی که از پیمانکاران با سطوح مهارت متفاوت استفاده می‌کنند، عملکرد پیوند منسجم‌تری دارند.
پروژه های مقاوم سازی در قفسه های زنده - تکنسین‌ها می‌توانند در نزدیکی تجهیزات فعال بدون ارتعاش و مسائل مربوط به خلاصی که ابزارهای چین‌دار معرفی می‌کنند پایان دهند.

سری محصولات پلاگین بدون ابزار

نمونه ای از کانکتورهای Cat6A، Cat7 و Cat8 بدون ابزار RJ45 موجود در ساختارهای محافظ و بدون محافظ، مناسب برای پچ پنل های مرکز داده و رک های با چگالی بالا.

Cat6A Shielded Toolless RJ45 Connector RJ-G40S-1-C6A

کانکتور RJ45 بدون ابزار محافظ Cat6A Cat6A / محافظ

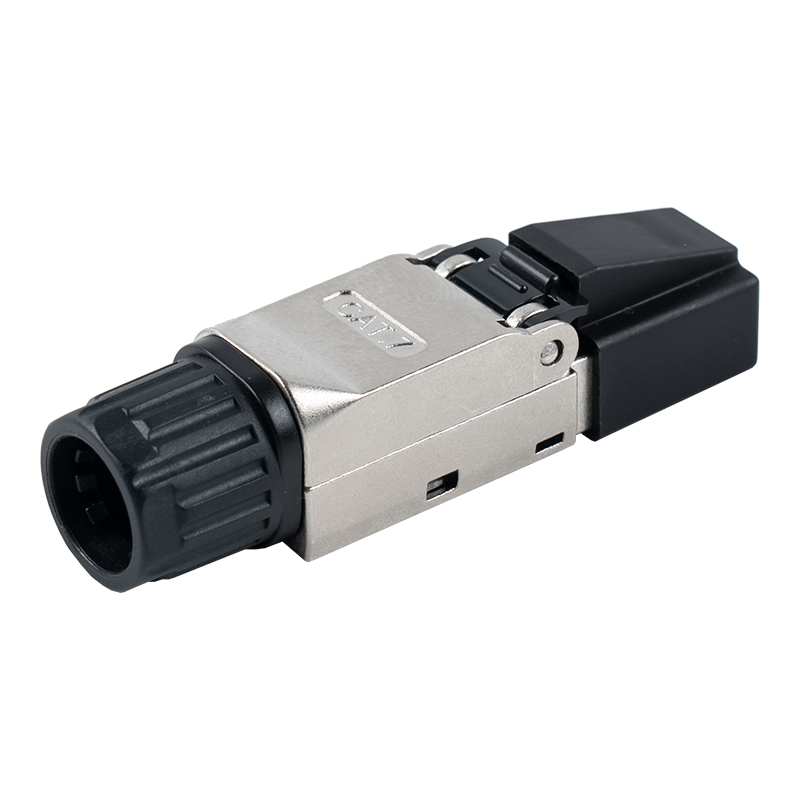

Cat7 Shielded Toolless RJ45 Connector RJ-G40S-1-C7

کانکتور RJ45 بدون ابزار محافظ Cat7 Cat7 / محافظ

Cat8 Shielded Toolless RJ45 Connector RJ-G40S-1-C8

کانکتور RJ45 بدون ابزار محافظ Cat8 Cat8 / محافظ

Cat6A Unshielded Toolless RJ45 Connector with wings RJ-688X-C6A

اتصال بدون ابزار بدون محافظ Cat6A (بال) Cat6A / بدون محافظ

Cat6A Shielded Metal Buckle Toolless RJ45 Connector RJ-602S-2-C6A

کانکتور بدون ابزار سگک فلزی محافظ Cat6A Cat6A / سگک فلزی

محافظ یا بدون محافظ - کدام دوشاخه بدون ابزار با رک شما مناسب است

طراحی بدون ابزار تغییری نمی دهد که آیا یک اجرا نیاز به محافظ دارد یا خیر. این تصمیم همچنان به محیط الکتریکی اطراف مسیر کابل بستگی دارد. کانکتورهای RJ45 بدون ابزار محافظ بهتری در نزدیکی واحدهای توزیع برق، ژنراتورها، موتورهای HVAC یا مجرای متراکم مشترک با کابل‌های ولتاژ بالا قرار می‌گیرند، زیرا سپر نویزهای القایی را به زمین از طریق پانل تخلیه می‌کند. دوشاخه‌های بدون ابزار بدون محافظ در اتاق‌های سرور استاندارد و کمدهای تجهیزات مجاور اداری که تداخل الکترومغناطیسی کم است، به خوبی کار می‌کنند، و هزینه هر واحد کمتری دارند و در عین حال خاتمه آن در مقیاس آسان‌تر است.

محیط رک	نوع توصیه شده
نزدیک PDU ها، واحدهای UPS یا اتاق های ژنراتور	RJ45 بدون ابزار محافظ
سالن های سرور استاندارد، EMI پایین	RJ45 بدون ابزار بدون محافظ
ستون فقرات 10G/25G، Cat6A و بالاتر	RJ45 بدون ابزار محافظ

منبع یابی اتصالات بدون ابزار برای ساخت در مقیاس بزرگ

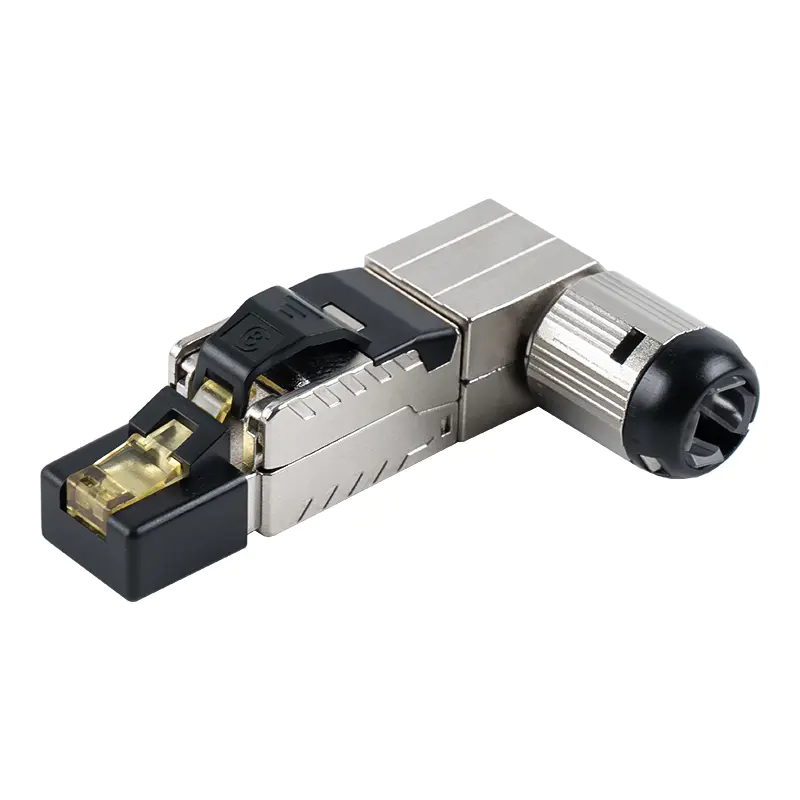

هنگامی که یک پروژه به کیفیت ثابت در هزاران پورت نیاز دارد، منطقی است که از یک کارخانه OEM Toolless Connector به جای اختلاط دسته‌هایی از چندین تامین‌کننده استفاده کنید. Ningbo Betterbell (BTBL) به‌عنوان یک کارخانه دوشاخه‌های بدون ابزار و کارخانه پریز بدون ابزار Shielded RJ45 که از Cat5e تا Cat8 پشتیبانی می‌کند، و با خطوط کابل‌کشی ساختاریافته از جمله کارخانه جک کیستون، کارخانه وصله پانل، کارخانه فیس پلیت، و کارخانه مدیریت کابل برای لوازم جانبی مانند جعبه، ظروف سخت‌افزاری و جعبه‌های سخت، جفت می‌شود. برای استقرار در فضای باز یا با حفاظت بالا، همان خط کارخانه اتصال IP68 تست مقاومت در برابر گرد و غبار و آب را پوشش می‌دهد و سازندگان قفسه که با نقاط ورودی زاویه‌دار کار می‌کنند نیز می‌توانند از کاتالوگ کارخانه جک کیستون 90 درجه بیرون بکشند تا در فاصله‌های کم کابینت قرار بگیرند. تامین کل مواد بدون ابزار RJ45 و جک های مدولار از یک خط، کنترل کیفیت را ساده می کند و زمان انجام سفارشات را کوتاه می کند.

سوالات متداول

آیا کانکتورهای بدون ابزار RJ45 استانداردهای عملکردی مشابه دوشاخه های چین دار را دارند؟

بله. کانکتورهای بدون ابزار درجه بندی شده برای Cat6A، Cat7، یا Cat8 در برابر همان مشخصات کانال TIA/ISO به عنوان معادل های فشرده شده آزمایش می شوند. روش خاتمه تغییر می کند، نه استاندارد انتقال.

آیا شاخه های بدون ابزار پس از جداسازی قابل استفاده مجدد هستند؟

بیشتر طرح‌ها اجازه می‌دهند که محفظه مجدداً باز شود و کابل چند بار قبل از تعویض کنتاکت‌های داخلی مجدداً جابجا شود، که هنوز هم نسبت به یک بارگیری یکباره بهبود یافته است.

آیا کانکتورهای بدون ابزار در هر واحد گرانتر از دوشاخه های چین دار هستند؟

قیمت هر واحد معمولاً تا حدودی بالاتر است، اما زمان صرفه‌جویی در کار و کاهش نرخ شکست معمولاً این تفاوت را در پروژه‌هایی با بیش از چند صد پورت جبران می‌کند.

آیا می توان از کانکتورهای بدون ابزار RJ45 با کابل محافظ Cat6A استفاده کرد؟

بله، طرح‌های بدون ابزار محافظ شامل یک پوسته یا سگک فلزی است که تداوم سپر را از کابل تا زمین پانل حفظ می‌کند و با عملکرد دوشاخه شیلددار مطابقت دارد.

برای مراکز داده که سرعت نصب را در مقابل قابلیت اطمینان بلندمدت وزن می‌کنند، کانکتورهای بدون ابزار RJ45 یک حد وسط عملی را ارائه می‌دهند: استقرار سریع‌تر بدون رها کردن عملکرد کانال تأیید شده، مشروط بر اینکه نوع محافظ یا بدون محافظ به‌درستی با محیط رک مطابقت داشته باشد.
