Patch Panel Shielded در مقابل Unshielded Patch Panel: به کدام یک نیاز دارید؟

اگر کابل کشی شما در نزدیکی موتورها، بالاست های فلورسنت، آسانسورها، تجهیزات جوشکاری، اتاق های MRI یا مجرای متراکم مشترک با خطوط برق قرار دارد، یک پچ پانل محافظ انتخاب کنید. یک پچ پنل بدون محافظ برای دفاتر استاندارد، فضاهای خرده فروشی، مدارس و تأسیسات مسکونی که تداخل الکترومغناطیسی حداقل است، انتخاب کنید. این تصمیم به یک سوال منتهی می شود: چه مقدار نویز الکتریکی در نزدیکی مسیر کابل شما قرار دارد. اگر پاسخ زیاد باشد، محافظ از یکپارچگی سیگنال محافظت می کند. اگر پاسخ بسیار کم باشد، سخت افزار بدون محافظ همان عملکرد داده را با هزینه کمتر و با نصب ساده تر ارائه می دهد.

آنچه محافظت شده را از ساخت و ساز بدون محافظ جدا می کند

هر دو نوع پنل کابل جفت پیچ خورده یکسانی را خاتمه می دهند و از رتبه بندی های دسته بندی مشابهی پشتیبانی می کنند، اما ساختار فیزیکی در پورت و پشت پانل متفاوت است.

پچ پنل های محافظت شده (STP/FTP).

یک پانل محافظ هر پورت یا کل بدنه پانل را در یک فویل فلزی یا لایه بافته می‌پیچد که به زمین رک متصل می‌شود. این سپر تداخل الکترومغناطیسی را قبل از رسیدن به جفت‌های مسی متوقف می‌کند، که از تداخل و نویز خارجی از خراب کردن سیگنال جلوگیری می‌کند. پانل های محافظ نیاز به یک مسیر زمینی پیوسته از پانل به قاب قفسه و در نهایت به زمین ساختمان دارند، زیرا یک سپر غیر متصل می تواند مانند یک آنتن رفتار کند و به جای مسدود کردن آن، نویز ایجاد کند.

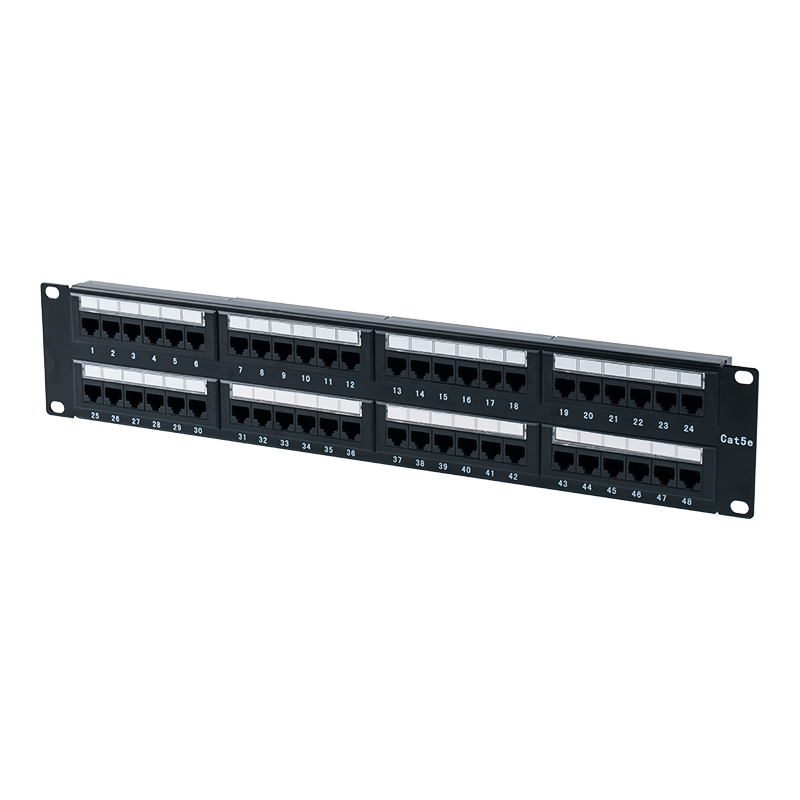

Patch Panel های Unshielded (UTP).

یک پانل بدون محافظ برای خنثی کردن تداخل صرفاً به نرخ پیچش جفت‌های داخلی متکی است. هیچ سپر فلزی و هیچ نیازی به زمین وجود ندارد، که باعث می‌شود نصب سریع‌تر و سخت‌افزار سبک‌تر و ارزان‌تر شود. در یک محیط کم نویز، لغو جفت پیچ خورده به تنهایی برای حفظ پیوند Cat6 یا Cat6A در مشخصات نرخ خطا کافی است.

هنگامی که به یک پچ پنل محافظ نیاز دارید

هنگامی که نصب در نزدیکی یک منبع نویز ثابت قرار می گیرد، محافظ هزینه خود را به دست می آورد. جدول زیر سناریوهای رایجی را که از محیط‌های استقرار واقعی استخراج می‌شوند، فهرست می‌کند.

کف های صنعتی و کارخانجات	درایوهای فرکانس متغیر، تجهیزات جوشکاری و موتورهای بزرگ EMI قوی تولید می کنند که کابل بدون محافظ نمی تواند آن را رد کند.
مراکز داده با تراکم پورت بالا	کابل های همراه که در سینی های مشترک اجرا می شوند، تداخل متقابل ایجاد می کنند. محافظ هر پیوند را ایزوله می کند.
بیمارستان ها و مجموعه های تصویربرداری	MRI و تجهیزات تشخیصی تداخلی منتشر می کنند که می تواند ترافیک حساس شبکه اطراف را مختل کند.
ساختمان هایی با مجرای برق مشترک	هر حرکت موازی با مجرای الکتریکی برای بیش از چند متر از محافظ سود می برد.
استقرار 10GBASE-T بر روی Cat6A	فرکانس‌های بالاتر تا 500 مگاهرتز نسبت به تداخل بیگانه حساس‌تر هستند، بنابراین پنل‌های محافظ Cat6A در ساخت‌های جدید 10 گیگابیت بر ثانیه رایج هستند.

وقتی یک پچ پنل بدون محافظ انتخاب عملی است

اکثر شبکه های تجاری و مسکونی هرگز با سطوح تداخلی که در بالا توضیح داده شد مواجه نمی شوند. برای یک دفتر استاندارد که Cat6 را با سرعت 1 گیگابیت بر ثانیه یا حتی 10 گیگابیت بر ثانیه در محدوده فاصله 37 تا 55 متری اجرا می کند، وصله پنل های بدون محافظ از نظر خروجی داده عملکردی مشابه با پنل های محافظ دارند. صرفه جویی از سه مکان حاصل می شود: هزینه کمتر پانل، عدم اتصال به زمین یا تسمه های اتصال، و خاتمه سریعتر زیرا نصب کنندگان نیازی به مدیریت اتصال محافظ در هر پورت ندارند. برای مدارس، فروشگاه های خرده فروشی، دفاتر کوچک و شبکه های خانگی، بدون محافظ گزینه استاندارد و مقرون به صرفه است.

مقایسه کنار هم

عامل	پچ پنل محافظ	پچ پنل بدون محافظ
رد EMI	بالا، نویز الکتریکی خارجی را مسدود می کند	متوسط، فقط به چرخش جفتی متکی است
زمین مورد نیاز است	بله، پیوند پیوسته به زمین قفسه ای	خیر
زمان نصب	بررسی های طولانی تر، تسمه زمین و اتصال مورد نیاز است	کوتاهتر، فقط پانچ به پایین استاندارد
هزینه نسبی	بالاتر، معمولاً 20 تا 40 درصد بیشتر در هر پورت	هزینه پایه پایین تر
بهترین تناسب	سایت های صنعتی، مراکز داده، 10GBASE-T در نزدیکی EMI اجرا می شود	دفاتر، خانه ها، مدارس، کابل کشی استاندارد تجاری

محدوده محصولات پچ پانل محافظ

در زیر نمونه ای از فرمت های پچ پنل محافظ ساخته شده برای کابل کشی رده 6 و Cat6A، تعداد پورت ها از 8 تا 24 و عرض رک از 10 اینچ تا 19 اینچ کامل را پوشش می دهد.

Category 6 19-inch 1U shielded 24-port patch panel

SP-3217SK24-C6A

Cat6 Shielded 24-Port

Cat6e 19-inch 0.5U shielded 24-port patch panel

SP-3262SK24-C6A

Cat6e Shielded 0.5U

Category 6 1U shielded 12-port patch panel

SP-3215SK12-C6

Cat6 Shielded 12-Port

Category 6 1U shielded 8-port patch panel

الزامات اتصال به زمین برای پانل های محافظ

یک پانل محافظ تنها زمانی به درستی کار می کند که شیلد مسیری با مقاومت کم به زمین زمین داشته باشد. پرش از این مرحله تنها رایج‌ترین خطای نصب است و می‌تواند اجرای شیلد شده را بدتر از اجرای بدون محافظ کند.

چسباندن قفسه

قاب قفسه خود به یک هادی زمین اختصاصی نیاز دارد که معمولاً اندازه آن 6 AWG یا بزرگتر است و به شینه اصلی اتصال به زمین ساختمان می رسد.

چسباندن هر پانل

پانل های محافظ از گیره های اتصال به زمین، پیچ ها یا تسمه های بافته شده در شاسی پانل استفاده می کنند. هر پانل در قفسه باید به همان نقطه زمین متصل شود تا از حلقه های زمین بین پانل های مجاور جلوگیری شود.

بررسی تداوم

پس از نصب، آزمایش تداوم بین محافظ پانل و زمین ساختمان باید زیر 1 اهم باشد. هر چیزی بالاتر به یک بند شل یا یک بلوز باندینگ از دست رفته اشاره دارد.

اشتباهات رایج هنگام انتخاب نوع پنل

دو اشتباه به طور مکرر در ممیزی میدانی ظاهر می شود. اولین مورد نصب سخت‌افزار محافظ بدون اتصال به زمین است، که بدون افزودن حفاظت، هزینه را افزایش می‌دهد و می‌تواند باعث ایجاد صدای زمزمه یا نویز شود. مورد دوم استفاده از پانل های بدون محافظ در یک سینی مشترک با مجرای برق سه فاز است که منجر به از دست دادن متناوب بسته می شود که تشخیص آن پس از این واقعیت دشوار است. تطبیق پنل با محیط الکتریکی واقعی، به جای پیش فرض یک نوع در کل ساختمان، از هر دو مشکل جلوگیری می کند.

سوالات متداول

آیا پچ پنل محافظ سرعت را بهبود می بخشد؟

خیر. محافظ حداکثر نرخ داده در رتبه بندی دسته را افزایش نمی دهد. نرخ خطا را در محیط‌های پر سر و صدا کاهش می‌دهد، که به جای کاهش سرعت پایین‌تر، لینک را با سرعت نامی خود نگه می‌دارد.

آیا می توان پانل های محافظ و بدون محافظ را در یک رک مخلوط کرد؟

بله، اما درگاه‌های شیلد شده همچنان باید از پچ‌کوردهای محافظ و جک‌های کیستون استفاده کنند. مخلوط کردن یک پانل محافظ با سیم‌های بدون محافظ، مزیت محافظ آن پیوند را لغو می‌کند.

آیا کابل محافظ برای Cat6A با سرعت 10 گیگابیت در ثانیه لازم است؟

اکیداً مورد نیاز نیست، اما Cat6A محافظ در تاسیسات متراکم معمول است، زیرا تداخل خارجی بین کابل‌های همراه مجاور را کاهش می‌دهد، که در 500 مگاهرتز بیشتر به یک عامل تبدیل می‌شود.

هزینه پچ پنل شیلد شده چقدر بیشتر است؟

پانل های محافظ معمولاً 20 تا 40 درصد بیشتر از پانل های بدون محافظ در هر پورت کار می کنند که بیشتر به دلیل مواد محافظ فلزی و سخت افزار اتصال به زمین همراه پانل است.
